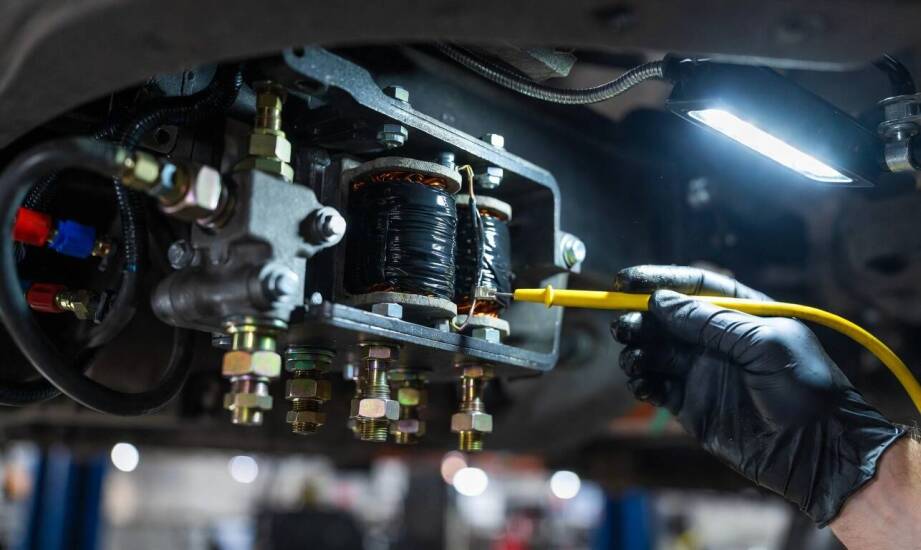

Jak cewka w zaworze pneumatycznym wpływa na reakcję TIR i ujawnia awarię

W warsztacie naprawczym TIR presja czasu to codzienność, a każda nietypowa reakcja układu wymaga błyskawicznej i celnej analizy. Mechanik często staje przed problemem, w którym obserwuje niepokojąco opóźnioną reakcję zaworu pneumatycznego podczas rutynowego testu hamulca ręcznego. Zestaw po prostu nie reaguje natychmiast po naciśnięciu pedału lub zwolnieniu dźwigni, co od razu sugeruje wysoce skomplikowany problem techniczny. Poszukiwania głównego źródła awarii rozwidlają się na dwa tory, zmuszając diagnostę do rozstrzygnięcia, czy usterka leży bezpośrednio w instalacji elektrycznej, czy w samym obwodzie sprężonego powietrza. W naszej hurtowni STAR-HURT, zaopatrując specjalistyczne warsztaty od niemal trzech dekad, stale obserwujemy, jak często ten konkretny dylemat opóźnia wydanie sprawnego pojazdu ciężarowego na trasę. Szybkie ustalenie, czy winę za usterkę ponosi wyłącznie uszkodzona cewka elektromagnetyczna, czy degradacji uległy też wewnętrzne elementy układu, decyduje o końcowych kosztach naprawy i czasie postoju floty.

Mechanizm działania i przyczyny awarii cewki

Cewka elektromagnetyczna w zaworze pneumatycznym ciężarówki pracuje zazwyczaj na stabilnym napięciu 24 V prądu stałego. Po podaniu impulsu elektrycznego ze sterownika generuje ona silne pole magnetyczne, które mechanicznie przesuwa wewnętrzny rdzeń zaworu. Ten krótki, precyzyjny ruch fizycznie otwiera lub zamyka ścieżkę przepływu roboczego powietrza do kolejnych kluczowych sekcji układu. Czyste i pewne zasilanie bezpośrednio decyduje o powtarzalności reakcji mechanizmu. Odgrywa to ogromną rolę zwłaszcza w krytycznych systemach, takich jak naczepowe obwody hamulcowe czy moduły poziomujące zawieszenie ECAS. Płynność całego procesu zależy bezwzględnie od idealnej kondycji miedzianego uzwojenia.

Trudne warunki eksploatacji pojazdu na europejskich trasach szybko weryfikują rzeczywistą trwałość podzespołów. Przegrzanie elementu wynikające z ciągłej pracy, nagromadzenie smarów i pyłu w korpusie lub postępujące uszkodzenie zewnętrznej izolacji powodują niebezpieczną pracę przerywaną i drastycznie osłabiają siłę pola magnetycznego. Metalowy rdzeń zaczyna poruszać się znacznie wolniej albo w ogóle nie dochodzi do końca swojego zaplanowanego skoku. W efekcie tłoczek nie osiąga pożądanego, pełnego otwarcia i dławi obieg powietrza. To ostatecznie osłabia siłę działania obsługiwanego mechanizmu lub wręcz całkowicie odcina przepływ ciśnienia. Serwisy regularnie zgłaszają nam zapotrzebowanie na te małe elementy sterujące właśnie po ciężkich trasach w ekstremalnych warunkach pogodowych.

Diagnostyka i widoczne objawy uszkodzenia zaworu

Doświadczony kierowca w trasie zauważa postępującą usterkę poprzez bardzo konkretne i wysoce niepokojące zachowania całego pojazdu. Do najczęstszych sygnałów ostrzegawczych należą opóźnione hamowanie osi naczepy, wyraźne błędy sterowania wysokością poduszki oraz problemy z właściwym poziomowaniem ramy. Praca pneumatyki staje się wtedy skrajnie niestabilna. Problem potęguje się przy gwałtownych skokach temperatury otoczenia, gdy nadwyrężona cewka naprzemiennie mocno się nagrzewa i szybko wychładza podczas postojów. Silne drgania źle pracującego zawieszenia przenoszą się na całą konstrukcję auta. Szarpanie ramy niszczy mocowania delikatniejszych podzespołów i nierzadko przez takie wstrząsy uszkodzeniu ulega poduszka chłodnicy, którą trzeba pilnie wymienić, aby uchronić obieg płynu przed pęknięciem. Nie każdy z wyżej wymienionych objawów oznacza jednak od razu usterkę samej elektroniki.

Prawidłowa diagnostyka w serwisie musi bezwzględnie przebiegać według rygorystycznego, wieloetapowego schematu. Mechanik zaczyna pracę od bardzo dokładnych oględzin złącza zasilającego pod kątem zaawansowanej korozji, przetarć wiązki i luźnych styków w plastikowej wtyczce. Następnie mierzy opór uzwojenia przy użyciu precyzyjnego multimetru, skutecznie weryfikując spójność badanego obwodu elektrycznego. Kolejny niezbędny krok to praktyczny test działania po podaniu zewnętrznego, wzorcowego napięcia z zasilacza warsztatowego. Diagnosta uważnie nasłuchuje pracy obwodu i ocenia, czy rdzeń przesuwa się gładko bez wyraźnego, metalicznego zacinania. Na koniec procedury mechanik ostatecznie izoluje czysty problem prądowy od typowej nieszczelności pneumatycznej, skrupulatnie kontrolując spadek ciśnienia odpowiednim manometrem.

Kompleksowa analiza uzyskanych wyników pomiarów pozwala warsztatowi podjąć bezpieczną i ostateczną decyzję o pełnym zakresie naprawy. Diagnoza celuje wyłącznie w cewkę, gdy miernik rezystancji bez cienia wątpliwości wskazuje przerwę w uzwojeniu lub głębokie zwarcie, a sam zawór odzyskuje sprawność od razu po założeniu nowej cewki. Gdy jednak metalowy tłoczek zacina się mechanicznie z powodu brudu lub aluminiowy korpus wypuszcza powietrze przez wysłużone uszczelnienia, wymianie podlega kompletny elektrozawór. Rzetelna detekcja zawsze ubezpiecza portfel przewoźnika i musi poprzedzać pochopny demontaż elementów. Zastąpienie sprawnego elektromagnesu w momencie, gdy głównym winowajcą pozostaje nieszczelność w korpusie, naraża firmę na dotkliwe, podwójne koszty i bardzo szybki powrót ciężarówki pod ten sam dach warsztatu.
