Jak stalowe rozpory ograniczają przemieszczenia ścian szczelinowych w ciasnej zabudowie miejskiej

W zwartej zabudowie miejskiej bezpieczeństwo głębokiego wykopu zależy przede wszystkim od ograniczenia odkształceń ściany szczelinowej, a nie wyłącznie od jej grubości. Elementy te współpracują ze sobą, aby zrównoważyć potężne siły naporu ziemi. Odpowiednio dobrane systemy przejmują parcie gruntu i redukują przenoszenie obciążeń na fundamenty sąsiednich obiektów. Właściwa konfiguracja całego układu pozwala prowadzić głębokie prace fundamentowe w ścisłym centrum miasta bez ryzyka uszkodzenia okolicznej infrastruktury.

Jak stalowe rozpory przejmują parcie gruntu

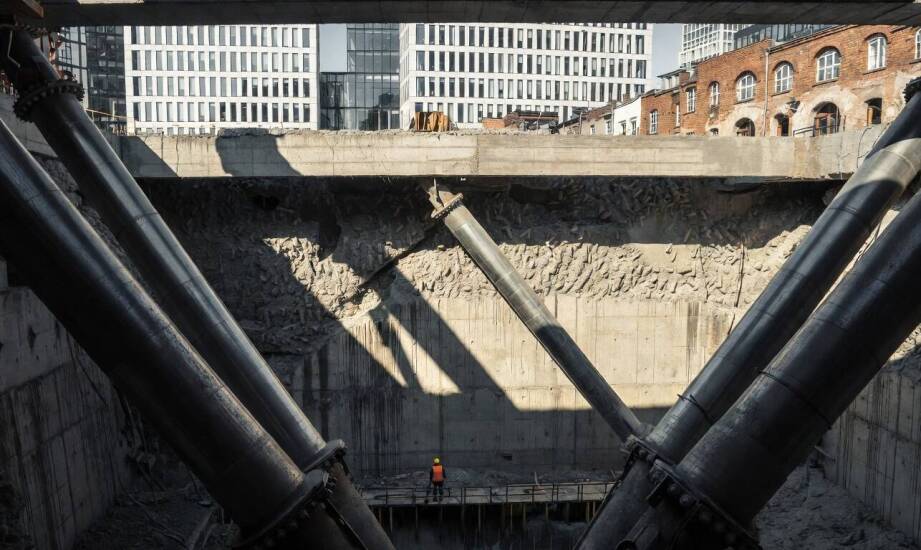

Poziome siły naporu ziemi kumulują się bezpośrednio na osi głębionego wykopu. Zastosowane w takich warunkach stalowe konstrukcje rozparcia łączą przeciwległe ściany szczelinowe. Tworzy to układ zamknięty, który skutecznie ogranicza przemieszczenia poziome obudowy. Obciążenia zostają zrównoważone wewnątrz wykopu i nie przenoszą się na grunty pod sąsiednimi budynkami. W praktyce firmy PTB Tranzyt obserwujemy, że precyzyjne dopasowanie profili rurowych lub kratownicowych do geometrii działki warunkuje stabilność całej inwestycji kubaturowej.

Sztywność węzłów, oczepów oraz punktów podparcia decyduje o rzeczywistej pracy zabezpieczenia w znacznie większym stopniu niż sama liczba podpór. Żelbetowy oczep koronowy równomiernie rozprowadza siły na poszczególne sekcje ściany szczelinowej. Sztywne połączenia śrubowe lub spawane minimalizują natomiast lokalne odkształcenia na stykach elementów. Zwiększenie sztywności tych węzłów redukuje maksymalne ugięcia obudowy nawet o kilkadziesiąt procent, co daje lepsze rezultaty niż zagęszczenie układu słabszymi podporami. Pozwala to zachować więcej przestrzeni roboczej dla ciężkiego sprzętu zjeżdżającego na dno wykopu.

Współpraca ściany szczelinowej z systemem podparcia

Etapowe pogłębianie przestrzeni roboczej wymusza ciągłą adaptację układu nośnego do rosnących obciążeń. Odsłonięcie każdego kolejnego poziomu gruntu sprawia, że początkowe parcie spoczynkowe przechodzi w znacznie silniejsze parcie czynne. Generuje to natychmiastowy wzrost sił ściskających w stalowych elementach nośnych. Zmiany poziomu wody gruntowej stanowią dodatkowy czynnik modyfikujący rozkład naprężeń. Awaryjne lub planowe obniżenie zwierciadła wody zmniejsza bezpośrednie parcie hydrostatyczne na obudowę, ale jednocześnie grozi niekontrolowaną konsolidacją gruntu i osiadaniem sąsiednich ulic.

Technologia wykonania wykopu wymaga często ścisłej koordynacji z docelową metodą wznoszenia konstrukcji podziemnej. Realizacja inwestycji metodą stropową zakłada, że żelbetowe płyty poszczególnych kondygnacji przejmują ostatecznie rolę stałych rozpór. Do momentu ich zabetonowania i uzyskania pełnej wytrzymałości konieczne jest utrzymanie stateczności obudowy. Stosujemy w takich przypadkach tymczasowe układy stalowe, które zabezpieczają geometrię wykopu podczas wybierania urobku spod stropu. Elementy te są sukcesywnie demontowane w miarę postępu prac żelbetowych.

Zarówno ściana szczelinowa, jak i poziome układy wsporcze stanowią nierozerwalną całość statyczną. Masywna obudowa wykopu przenosi obciążenia geotechniczne bezpośrednio na stalową rozporę. Ta z kolei zamyka obieg sił i rygorystycznie ogranicza przemieszczenia korony oraz środkowej strefy ściany. Dopiero taka ścisła współpraca obu technologii umożliwia bezpieczne zejście z wykopem na głębokość kilkunastu metrów obok zabytkowych kamienic czy gęstej sieci wodociągowej.

Prawidłowe funkcjonowanie geotechnicznego zabezpieczenia wykopu opiera się na precyzyjnym zestrojeniu kilku zmiennych. Dopasowanie przestrzennej geometrii profili do kształtu działki ułatwia późniejsze prowadzenie prac fundamentowych. Równie ważna pozostaje rygorystyczna sekwencja robót ziemnych, która zapobiega nagłym skokom naprężeń w obudowie. Świadome zarządzanie sztywnością poszczególnych węzłów stabilizuje układ w najtrudniejszych fazach głębienia.

Integracja tych elementów tworzy barierę odporną na dynamiczne zmiany warunków gruntowo-wodnych. Odpowiednio spięta ściana szczelinowa traci podatność na wychylenia. Gwarantuje to utrzymanie pełnej nośności gruntu pod przyległymi budowlami i drogami dojazdowymi. Skrupulatne zaplanowanie systemu wsporczego pozwala generalnym wykonawcom bezpiecznie zamknąć stan zerowy inwestycji nawet w najbardziej wymagających lokalizacjach miejskich.
