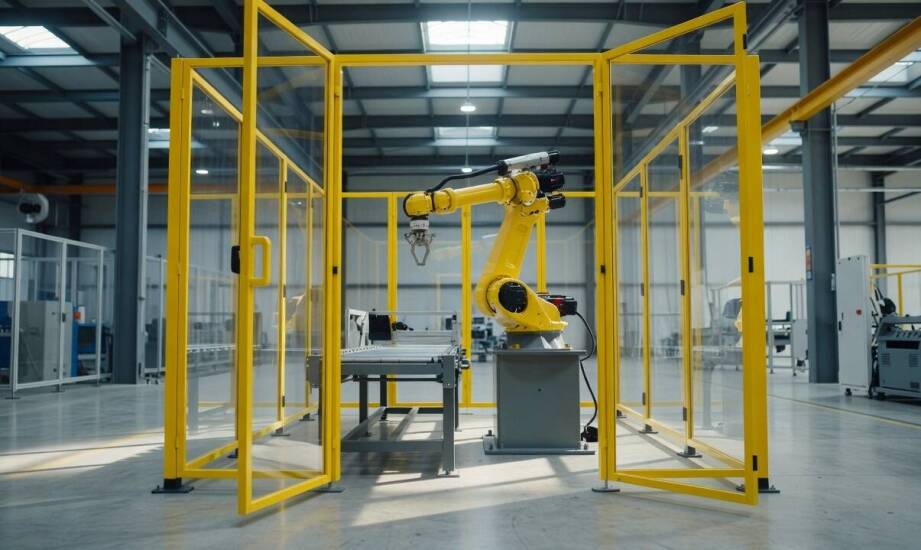

Mapa drogowa inwestycji technologicznej — od analizy procesu po uruchomienie zrobotyzowanego stanowiska w hali produkcyjnej

Wdrożenie robota przemysłowego bez wcześniejszej analizy procesu produkcyjnego często prowadzi do spadku ogólnej wydajności linii. Maszyna wstawiona na halę w sposób przypadkowy rzadko integruje się z dotychczasowym taktem pracy zakładu. Nieskoordynowana instalacja generuje nowe wąskie gardła w sąsiednich gniazdach, zaburzając płynność przepływu materiału. Skuteczne przekształcenie tradycyjnej linii wymaga precyzyjnego planu działania. Mapa drogowa inwestycji technologicznej musi obejmować każdy etap powstawania nowego stanowiska, od wstępnego audytu po ostateczne testy odbiorowe na obiekcie. Rygorystyczne podejście inżynieryjne pozwala zabezpieczyć budżet i gwarantuje płynne uruchomienie układu.

Od mapowania procesu po wirtualne testy kolizji

Audyt i identyfikacja wąskich gardeł

Przedwdrożeniowy audyt procesu polega na usystematyzowanej analizie wybranych gniazd produkcyjnych. Inżynierowie dokładnie weryfikują poszczególne etapy przygotowania materiału, obróbki, montażu oraz ostatecznej kontroli jakości. Mapowanie cyklu pracy pozwala zidentyfikować faktyczne wąskie gardła i wytypować operacje o największym potencjale automatyzacji. Rozpoznanie obecnych ograniczeń wydajnościowych stanowi fundament pod budowę nowej strefy. Pominięcie tego kroku grozi powieleniem błędów, które do tej pory rozwiązywano w zakładzie poprzez interwencje ręczne.

Koncepcyjny dobór parametrów maszyny

Etap projektowania koncepcyjnego koncentruje się na dopasowaniu możliwości technicznych ramienia do specyfiki obsługiwanego detalu. Konstruktorzy starannie dobierają odpowiedni udźwig, typ chwytaka oraz maksymalny zasięg maszyny. Parametry te wynikają bezpośrednio z fizycznej masy przenoszonego przedmiotu wraz z oprzyrządowaniem, a także z rozmiarów zaplanowanej przestrzeni roboczej. Precyzyjne wyliczenie tych wartości zapobiega kosztownemu przewymiarowaniu sprzętu. Prawidłowo zoptymalizowany pod kątem zadania układ zyskuje dłuższą żywotność i zużywa mniej energii.

Wirtualna walidacja w środowisku 3D

Symulacja offline umożliwia weryfikację założeń projektowych przed fizyczną ingerencją w halę produkcyjną. Zespoły techniczne testują trajektorie ruchów oraz zasięgi manipulatora w środowisku wirtualnym, wykorzystując precyzyjne modele cyfrowe. Wirtualne testy skutecznie eliminują ryzyko kolizji z infrastrukturą zakładu na długo przed budową ogrodzeń ochronnych. Weryfikacja dostępności ścieżek technologicznych i faktycznych czasów cyklu na modelu 3D wychwytuje błędy przestrzenne. Stanowisko zyskuje ostateczny kształt bez wprowadzania niepotrzebnych przestojów na prawdziwej linii produkcyjnej.

Fizyczna instalacja robota i testy odbiorowe

Harmonogram prac montażowych

Prawidłowo zaplanowana robotyzacja produkcji wkracza na halę dopiero po całkowitym zamknięciu fazy projektowej i wirtualnych symulacji. Montaż mechaniczny wymaga takiego ułożenia harmonogramu, aby maksymalnie ograniczyć przerwy w pracy sąsiadujących gniazd. Prace instalacyjne często przenosi się na godziny pozaprodukcyjne lub weekendy. Wykorzystanie gotowych, prefabrykowanych modułów znacząco przyspiesza osadzanie maszyny w docelowym miejscu pracy. W trakcie posadawiania urządzenia montażyści przygotowują niezbędną infrastrukturę elektryczną, prowadzą instalacje pneumatyczne i wznoszą fizyczne bariery bezpieczeństwa.

Programowanie online i kalibracja

Ożywienie zmontowanego układu następuje w fazie programowania online, przeprowadzanej bezpośrednio na docelowym stanowisku. Specjaliści wprowadzają przygotowane wcześniej sekwencje ruchów i dostosowują je do rzeczywistych warunków panujących w zakładzie przemysłowym. Etap ten obejmuje kalibrację maszyny ze współpracującymi czujnikami, zaawansowanymi systemami wizyjnymi oraz nadrzędnymi sterownikami. Dokładne zestrojenie wszystkich elementów warunkuje płynną pracę całej celi. Programiści korygują poszczególne trajektorie na podstawie drobnych odchyleń geometrycznych niewidocznych na wirtualnych modelach.

Testy SAT i przekazanie stanowiska

Ostatnim elementem procesu wdrożeniowego są testy odbiorowe SAT, które potwierdzają poprawność działania skonstruowanego systemu. Inżynierowie poddają stanowisko rygorystycznym próbom obciążeniowym w symulowanych warunkach maksymalnej produkcji. Walidacja założonych czasów cyklu i powtarzalności pozycji udowadnia, że cały mechanizm spełnia wymagania wydajnościowe ujęte w pierwotnym kontrakcie. Weryfikacji podlega również sprawność komunikacji ze sterowaniem ogólnozakładowym oraz niezawodne działanie obwodów zatrzymania awaryjnego. Zaliczenie procedury SAT daje pewność, że układ jest w pełni gotowy do przekazania obsłudze.

Stabilna praca wdrożonego układu nie zależy wyłącznie od parametrów wybranego modelu robota, lecz od skrupulatnego przestrzegania harmonogramu integracji wielu odrębnych systemów. Sukces modernizacji opiera się na fachowo przeprowadzonym audycie i wieloetapowych testach walidacyjnych. Przykładowo specjaliści z firmy Global Automation z Gorzowa Wielkopolskiego realizują procesy automatyzacji zgodnie z tym rygorystycznym schematem. Przedsiębiorstwo dostarcza robotyczne paletyzatory oraz manipulatory dla branży meblarskiej i motoryzacyjnej, przeprowadzając zakłady przez każdy etap modernizacji – od audytu po ostateczny odbiór stanowiska. Prawidłowo pokierowane wdrożenie łączy pojedynczą maszynę z otoczeniem, tworząc nowoczesne środowisko produkcji przemysłowej.
